Какие результаты нужны проектировщику
Модель дома показывает планировку, стены, проёмы, перекрытия и крышу. По ней удобно обсуждать форму дома и расположение помещений.
Модель каркаса показывает отдельные стойки, балки, обвязки и стропила: где расположен элемент, какова его длина, с чем он соединяется.
Рабочие чертежи объясняют конструкцию через планы, разрезы, узлы и размеры. Например, на листе стены должны быть видны положение проёма, расположение стоек и обозначения деталей.
Ведомости содержат количество элементов, длины, сечения, площади или объёмы материалов. Для каждой строки нужны исходные данные — из модели, атрибутов объектов или отдельной таблицы проекта.
Как в разных программах получают модель и документы
Информационная модель хранит геометрию и свойства элементов: например, тип, размеры и материал. Эти свойства можно использовать в чертежах и ведомостях.
| Программа | Модель дома | Детали каркаса | Рабочие чертежи | Ведомости |
|---|---|---|---|---|
| Revit | Информационная модель здания | Элементы модели и настроенные семейства | Виды, размеры и марки размещают на листах | Спецификации собирают свойства элементов |
| SketchUp с LayOut | Трёхмерная геометрия и компоненты | Отдельные компоненты с нужными атрибутами | Виды модели оформляют в LayOut | Generate Report формирует отчёт по атрибутам компонентов |
| Archicad | Информационная модель здания | Модельные элементы с настроенными свойствами | Виды модели размещают на листах | Интерактивные каталоги собирают данные по заданным критериям |
| AutoCAD для Windows | Двухмерные чертежи и трёхмерная геометрия | Геометрия и блоки с атрибутами | Чертежи оформляют средствами AutoCAD | Извлечение данных собирает свойства объектов и атрибуты блоков |
| К3-Коттедж Каркас&Сруб | Модель деревянного дома | Специализированные инструменты каркаса | Планы и развёртки по данным разработчика | Спецификации из модели, по данным разработчика |
Таблицу можно прокрутить вправо
Revit
Revit позволяет вести модель здания и получать из неё документацию. Для конструкций есть инструменты размещения и изменения балок. Элементы описывают через семейства: они задают геометрию и параметры деталей. Для деревянного дома потребуется подобрать или подготовить семейства под свои конструкции.
Виды модели и спецификации размещают на листах. Спецификация получает свойства элементов и обновляется, когда в модели меняются соответствующие данные. Состав таблицы задаёт проектировщик: какие элементы учитывать, какие поля вывести и как сгруппировать строки.
Для стены с проёмом нужно подготовить элементы каркаса, их обозначения и таблицу с количеством, сечением и длиной деталей. Часть настроек может быть уже сохранена в шаблоне. Перед работой с учебным проектом проверьте состав шаблона и используемые дополнения.
SketchUp с LayOut
В SketchUp Pro входят настольный SketchUp для моделирования и LayOut для оформления документации. Бесплатная браузерная версия имеет другой состав возможностей.
Детали модели можно организовать как компоненты с атрибутами — свойствами, которые попадут в отчёт. Штатная функция Generate Report собирает эти данные. Отчёт можно выгрузить в CSV для электронной таблицы или вставить в LayOut.
В LayOut чертежи связаны с файлом модели. После его изменения нужно обновить ссылку, чтобы в документ попало актуальное состояние проекта.
Для ведомости стены потребуется настроить атрибуты компонентов досок, отбор деталей, столбцы и единицы измерения. Если в примере используют расширение, уточните его роль: какие данные оно добавляет и как они попадают в итоговый лист.
Archicad
В Archicad можно вести информационную модель здания и получать из неё документацию.
Для ведомостей есть интерактивные каталоги. Они собирают данные элементов, компонентов и поверхностей. Каталог можно сохранить как вид и разместить на листе. Через критерии и поля настраивают, что попадёт в таблицу и какие свойства она покажет.
Для стены с проёмом проследите путь одной доски: как она представлена в модели, какие размеры программа получает из геометрии, что приходится заполнять отдельно. Затем найдите её обозначение на чертеже и строку в каталоге.
AutoCAD
В полной версии AutoCAD для Windows есть инструменты двухмерного черчения и трёхмерного моделирования. Проектировщик выбирает объекты и блоки, способ оформления чертежей и хранения данных деталей.
Для таблиц предусмотрено извлечение данных. Оно собирает свойства объектов и атрибуты блоков. Результат можно оформить в таблицу или выгрузить в отдельный файл. После изменения чертежа нужно обновить извлечённые данные.
Для стены потребуется определить, где хранятся сечение, длина и обозначение каждой детали и откуда таблица получает эти сведения. Отдельно выясните порядок правок: что связано с объектами, какие размеры меняют вручную и как согласуют разные чертежи стены. Если вы работаете в бюро, начните с его системы блоков, таблиц и правил оформления.
В AutoCAD для Mac команда DATAEXTRACTION недоступна. Описанный способ получения таблиц относится к версии для Windows.
К3-Коттедж Каркас&Сруб
Это специализированная программа для деревянных домов. Разработчик описывает моделирование каркаса, утепления, обшивки и соединений, а также подготовку чертежей и спецификаций.
Среди выходных документов К3 — планы, развёртки панелей, чертежи стропильной системы и ведомости деталей. На развёртке панели указаны размеры проёмов и длины досок. Рядом с чертежом можно разместить таблицу деталей.
На демонстрации возьмите стену по своей технологии. Посмотрите, как её собирают штатными инструментами и можно ли оформить лист под требования вашего заказчика или производства. Программа платная; комплектации и сроки лицензий различаются. Состав функций и отчётов уточняйте для выбранного комплекта.
Как выглядит комплект документов в Revit
В учебном проекте №661 из материалов «Инженерки» есть общий вид каркаса, чертёж отдельной стены и ведомости материалов.
Общий вид каркаса
На объёмном виде показаны стены, перекрытие, крыша и терраса.
Чертёж отдельной стены
На листе стены C7 показаны положение проёма, размеры и марки — обозначения деталей. Справа расположена таблица с сечением, количеством, длиной и маркой. По обозначению на чертеже можно найти строку в ведомости.
Например, для марки 1 указана одна деталь сечением 45 × 95 мм и длиной 788 мм.

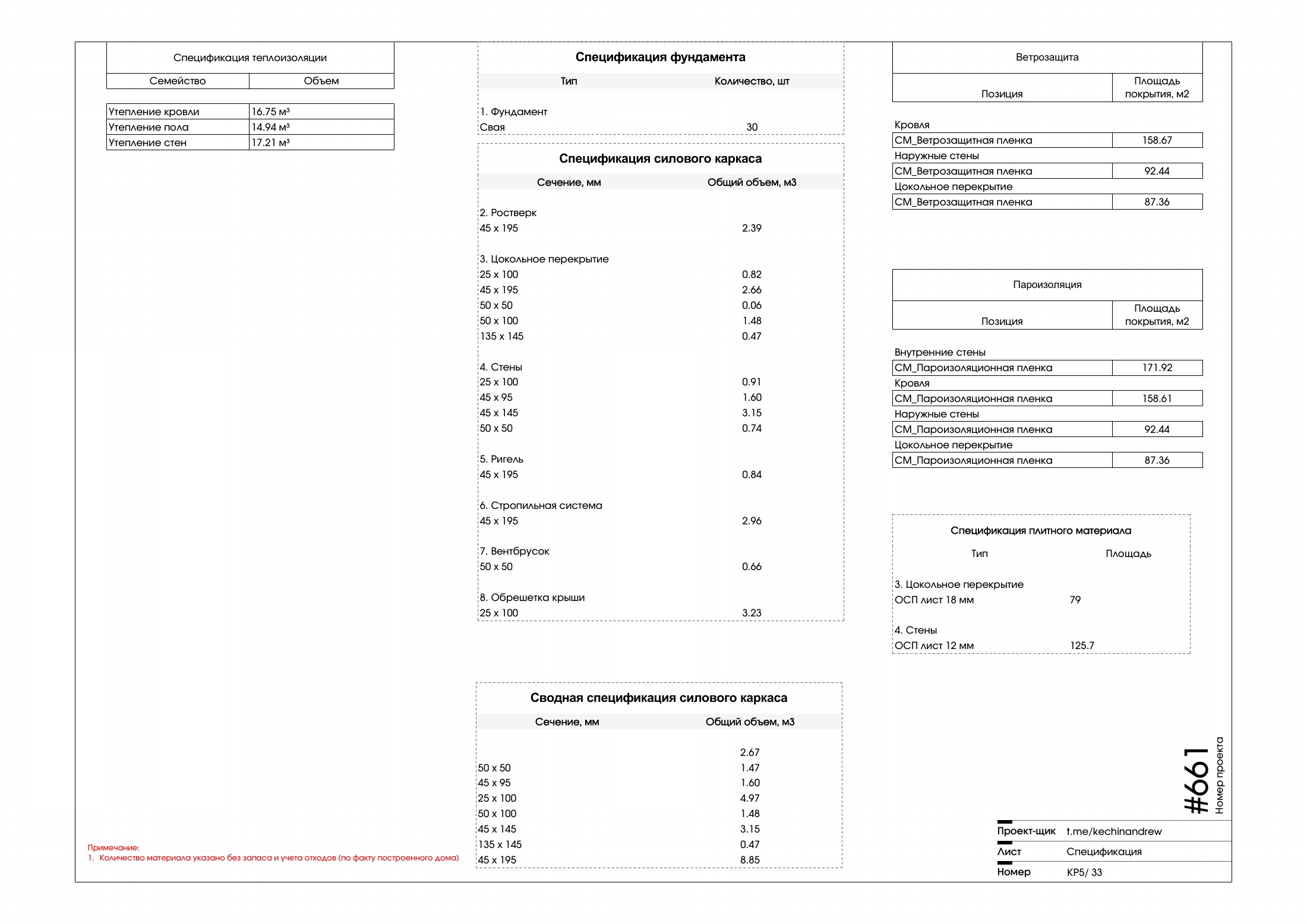

Ведомости материалов
На общем листе собраны объёмы древесины по сечениям и конструкциям, теплоизоляция, площади плёнок и плитных материалов.
В примечании указано, что количество материала приведено без запаса и отходов. Для закупки потребуется отдельно учесть раскрой и принятый запас.
Это учебный проект. Перед строительством его решения нужно проверить и адаптировать под участок, нагрузки и условия конкретного дома — это предусмотрено условиями использования проектов «Инженерки».
Что проверить перед установкой и оплатой
Состав рабочего комплекта. Запишите, что понадобится: основная программа, приложение для чертежей, библиотека элементов, шаблон, расширения. Разберитесь, что входит в выбранную редакцию, а что приобретается отдельно.
Совместимость версий. Узнайте, в какой версии записаны учебные файлы и шаблон, какие версии поддерживает дополнение. Проверьте открытие нужного файла и работу инструмента в своей конфигурации.
Требования к компьютеру. Сверьте операционную систему, память и видеокарту с требованиями выбранной версии. Для сравнения нагрузки полезнее модель похожего дома, чем пустой файл программы.
Условия лицензии. Уточните право использовать программу в своей работе. Например, образовательный доступ Autodesk предназначен для пользователей, которые соответствуют его требованиям, и для учебных целей; коммерческое использование запрещено. Участие в частном курсе само по себе не подтверждает право на такую лицензию.
Доступность в вашей стране. До оплаты проверьте возможность покупки, активации и продления. Для российского читателя это отдельный вопрос: в 2022 году Autodesk объявила об уходе с российского рынка. Международная страница покупки не подтверждает доступность тех же условий в России.
Материалы для обучения. Найдите разбор полного проекта с чертежами и ведомостями. Сверьте его версию, шаблон и дополнения со своим рабочим комплектом.
Как выбрать программу под свою работу
Нужна модель здания вместе с документацией. Рассмотрите Revit и Archicad. Сопоставьте примеры каркасных проектов: какие элементы подготовлены, как оформляются листы и сколько настроек потребуется освоить.
Уже моделируете в SketchUp. Начните с проверки связки с LayOut и отчётами по компонентам.
Продолжаете работать в бюро с чертежами AutoCAD. Изучите принятые блоки, атрибуты, таблицы и порядок внесения правок.
Готовите проекты под определённую технологию или производство деревянных домов. Посмотрите специализированную К3-Коттедж Каркас&Сруб. Сопоставьте её инструменты и выходные документы с требованиями своего процесса.
Когда останутся подходящие варианты, проверьте их на одной задаче. Можно выполнить её самостоятельно или попросить показать на демонстрации:
- Собрать стену с проёмом и отдельными деталями каркаса.
- Выпустить лист с размерами, обозначениями и ведомостью деталей.
- Изменить ширину проёма и посмотреть, что обновилось: геометрия, размеры на чертеже, длины и количество деталей в ведомости.
Запишите, какие операции выполняются автоматически, какие требуют команды обновления, а какие приходится повторять вручную. Отдельно перечислите необходимые шаблоны, библиотеки и расширения.
